Un condensateur bombé sur une carte mère ou un condensateur brûlant au toucher sur un moteur de volet roulant raconte la même histoire : l’électrolyte interne se décompose, la pression monte, et le composant approche de sa fin de vie. Le gonflement du boîtier ou une chaleur anormale ne sont pas de simples symptômes parmi d’autres. Ce sont des signaux d’alerte physiques qui précèdent souvent la panne franche, parfois accompagnés d’une fuite d’électrolyte visible sur le circuit imprimé.
Reste à savoir si le condensateur est réellement hors service ou s’il fonctionne encore dans une zone dégradée. La réponse passe par des mesures concrètes, pas par un simple coup d’œil.
Gonflement et surchauffe d’un condensateur : ce qui se passe à l’intérieur

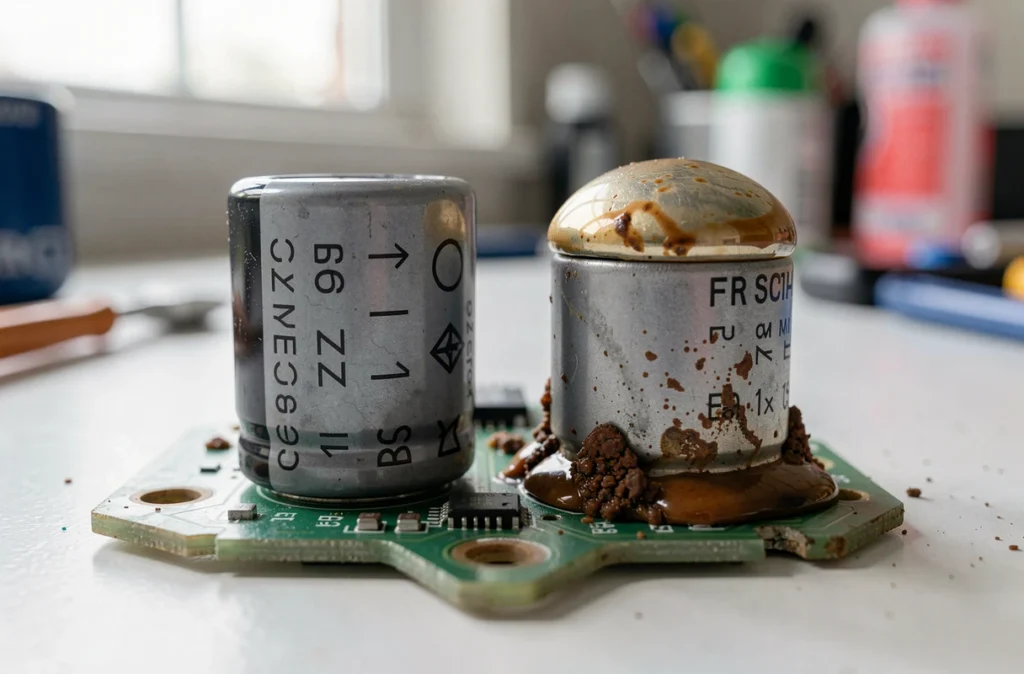

Le dessus d’un condensateur électrolytique comporte des encoches en forme de croix ou de Y. Ce ne sont pas des défauts de fabrication : il s’agit d’une ventilation de sécurité conçue pour céder sous pression interne avant que le boîtier n’explose. Quand l’électrolyte se décompose sous l’effet de la chaleur, d’une surtension ou d’un montage en polarité inversée, des gaz s’accumulent. Le sommet du condensateur se bombe, puis la ventilation peut se fissurer.
Un condensateur dont la ventilation est ouverte ou fissurée ne doit plus jamais être remis sous tension. Le remettre en service expose le circuit à un court-circuit ou à une défaillance en cascade des composants voisins.
La surchauffe au toucher, elle, trahit souvent une résistance série équivalente (ESR) anormalement élevée. Le condensateur dissipe en chaleur l’énergie qu’il devrait stocker et restituer. Ce phénomène peut apparaître alors même que la capacité mesurée semble encore correcte, ce qui rend le diagnostic purement visuel insuffisant.
Mesurer la capacité au multimètre : le test de base et ses limites

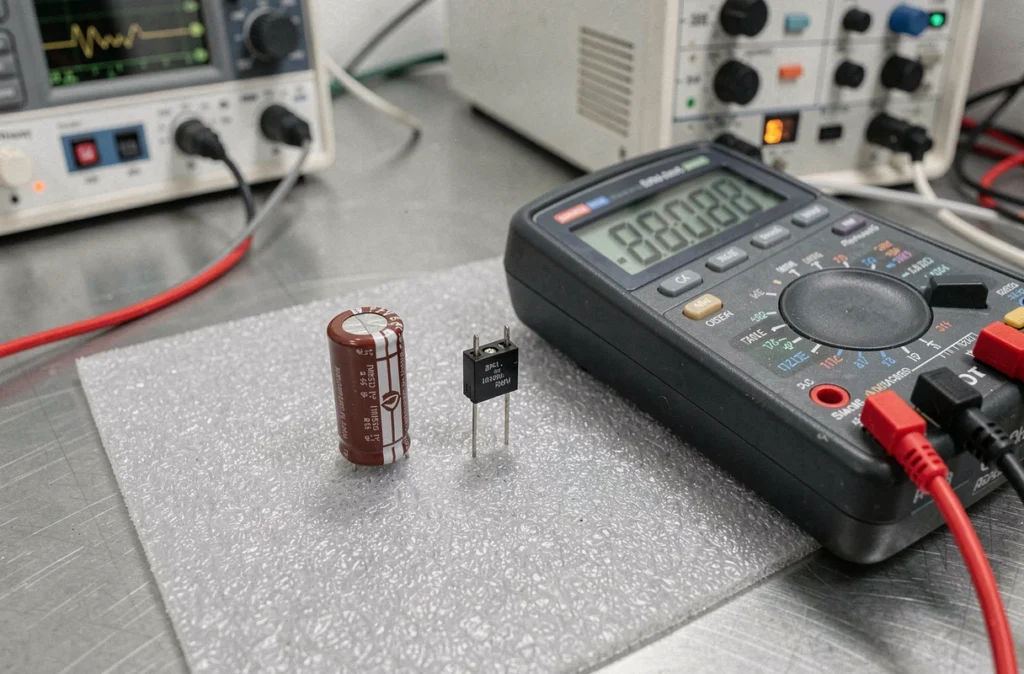

La méthode la plus courante consiste à utiliser un multimètre doté d’un mode capacité. Le principe est direct : on retire le condensateur du circuit, on le décharge en court-circuitant ses bornes à travers une résistance, puis on branche les sondes du multimètre sur les bornes du composant.
- Retirez le condensateur du circuit et déchargez-le en plaçant une résistance entre ses deux bornes pendant quelques secondes. Ne court-circuitez jamais directement les bornes d’un condensateur de forte capacité avec un tournevis : l’arc électrique peut endommager les bornes ou vous blesser.
- Réglez le multimètre sur le mode capacité (symbole F ou µF) et connectez la sonde rouge sur la borne positive, la sonde noire sur la borne négative.
- Comparez la valeur affichée à la valeur nominale inscrite sur le boîtier. Une tolérance d’environ 20 % en plus ou en moins est généralement admise pour un condensateur de démarrage ou permanent de moteur.
Si la valeur mesurée est très en dessous de la capacité nominale, le condensateur a perdu sa fonction utile. S’il affiche zéro ou une valeur instable, il est en circuit ouvert ou en court-circuit interne.
En revanche, une capacité encore dans la tolérance ne garantit pas un composant sain. C’est là que le test standard atteint sa limite, en particulier sur les condensateurs électrolytiques vieillis qui chauffent sans raison apparente.
ESR du condensateur : le paramètre que le multimètre classique ne mesure pas
L’ESR (Equivalent Series Resistance) représente la résistance interne du condensateur. Sur un composant neuf, cette valeur est très faible. Avec le vieillissement, l’assèchement progressif de l’électrolyte fait monter l’ESR. Le condensateur chauffe davantage, filtre moins bien, et le circuit alimenté fonctionne de manière erratique.
Une capacité acceptable peut coexister avec une ESR fortement dégradée. Un multimètre standard en mode capacité ne détecte pas ce défaut. Seul un appareil de mesure LCR ou un ESR-mètre dédié permet de quantifier cette résistance parasite.
Sur une carte d’alimentation (alim PC, carte mère, écran), un condensateur avec une ESR élevée provoque des instabilités de tension qui se manifestent par des redémarrages aléatoires, des artefacts d’affichage ou des pannes intermittentes. Sur un moteur monophasé, l’effet se traduit par une perte de couple au démarrage ou un bourdonnement sans rotation.
Test terrain sans capacimètre : charge et décharge manuelle
Si vous ne disposez pas d’un multimètre avec mode capacité, une méthode de terrain reste praticable. Elle ne donne pas de valeur précise, mais distingue un condensateur fonctionnel d’un condensateur mort.
Chargez le condensateur en le branchant brièvement sur une source de tension continue adaptée à sa tension nominale (une pile ou un petit transformateur). Débranchez-le, puis mesurez la tension aux bornes avec un voltmètre simple. Un condensateur fonctionnel affiche une tension proche de celle de la source, qui diminue lentement. Un condensateur HS ne retient aucune charge ou se décharge en quelques secondes.
Cette approche ne remplace pas une mesure de capacité ni un test d’ESR. Elle sert de tri rapide quand l’outillage manque. Pour un diagnostic fiable sur une carte électronique, la mesure LCR reste la référence.
Sécurité avant le test : les gestes qui évitent l’accident
Un condensateur, même débranché, peut conserver une charge dangereuse pendant plusieurs heures. Les condensateurs utilisés dans les alimentations à découpage, les fours à micro-ondes ou les variateurs de fréquence stockent des tensions potentiellement mortelles.
- Coupez l’alimentation électrique et débranchez l’appareil du secteur avant toute intervention.
- Déchargez systématiquement le condensateur avec une résistance de quelques kilohms placée entre ses bornes, en portant des gants isolants.
- Ne touchez jamais les bornes d’un condensateur de puissance à mains nues, même si l’appareil est éteint depuis plusieurs minutes.
- Sur un circuit imprimé, repérez les condensateurs de filtrage principaux (les plus gros) : ce sont eux qui retiennent le plus de charge.
La décharge préalable est la seule étape qui ne souffre aucun raccourci. Toutes les méthodes de test décrites plus haut supposent que cette précaution a été prise.
Un condensateur gonflé qui a encore sa capacité nominale mais dont l’ESR grimpe finira par lâcher, parfois en quelques semaines. Si le boîtier est déformé ou qu’une trace d’électrolyte brun apparaît sur la carte, le remplacement s’impose sans attendre le résultat du multimètre. Le test confirme un doute. L’inspection visuelle, elle, tranche souvent la question avant même de brancher une sonde.
