Un branchement prise 3 fils paraît simple sur le papier : phase sur L, neutre sur N, terre au centre. En rénovation, la réalité est rarement aussi lisible. Fils décolorés, terre absente ou non raccordée en amont, code couleur fantaisiste d’avant 1970 : ces situations changent radicalement la marche à suivre et la limite de ce qu’un particulier peut faire sans risque.
Prise ancienne sans terre fonctionnelle : diagnostic avant branchement
La présence d’un fil vert-jaune dans la boîte d’encastrement ne garantit pas une terre fonctionnelle. Nous observons régulièrement des conducteurs de protection raccordés à rien en amont, simplement coupés dans la gaine ou reliés à une canalisation d’eau qui a depuis été remplacée par du PER.
Lire également : Conseils pour la rénovation à Méribel : appartements de station
Avant de toucher à quoi que ce soit, vérifier la continuité réelle du circuit de terre est la seule approche fiable. Un simple multimètre en mode continuité entre la borne de terre de la prise et la barrette de terre du tableau suffit à trancher. Si la résistance est infinie, le fil vert-jaune est décoratif.
Dans ce cas, remplacer la prise seule ne résout rien. Le circuit doit être repris depuis le tableau, avec un conducteur de protection continu en section adaptée. C’est une intervention qui dépasse le simple changement de mécanisme et qui relève d’une mise en conformité du circuit complet.
A découvrir également : Faire appel à une entreprise pour la rénovation de sa maison
Code couleur non conforme : identifier phase et neutre sans repère fiable
Les installations antérieures aux années 1970 utilisaient des couleurs aujourd’hui interdites ou ambiguës. Fils noirs pour la phase et le neutre, fils rouges partout, absence totale de vert-jaune : ces configurations existent encore dans une part significative du parc résidentiel français.
Tester plutôt que deviner
La seule méthode fiable repose sur un VAT (vérificateur d’absence de tension) ou un multimètre. Le code couleur n’est jamais une preuve, c’est un indice. Un fil bleu peut porter la phase si un bricoleur précédent a inversé les raccordements au tableau.
- Couper le disjoncteur du circuit concerné, puis vérifier l’absence de tension directement sur les fils avec un VAT. Avant usage, tester le VAT sur une source connue sous tension pour confirmer qu’il fonctionne.
- Si les fils sont tous de la même couleur, repérer la phase en rétablissant le courant et en mesurant la tension entre chaque fil et la terre (ou à défaut le sol). Le fil affichant environ 230 V par rapport à la terre est la phase.
- Marquer immédiatement chaque conducteur identifié avec du ruban adhésif de couleur normalisée (rouge/marron pour la phase, bleu pour le neutre) afin d’éviter toute confusion lors du raccordement.
Si aucune mesure ne permet d’identifier les conducteurs avec certitude, ou si le nombre de fils dans la boîte ne correspond pas au circuit attendu, nous recommandons de ne pas poursuivre sans l’intervention d’un professionnel.
Branchement prise 3 fils : serrage des bornes et erreurs de câblage courantes
Une fois les conducteurs identifiés et le circuit hors tension confirmé, le raccordement suit un ordre précis. La phase se connecte sur la borne L, le neutre sur la borne N, la terre sur la borne centrale marquée du symbole de mise à la terre.

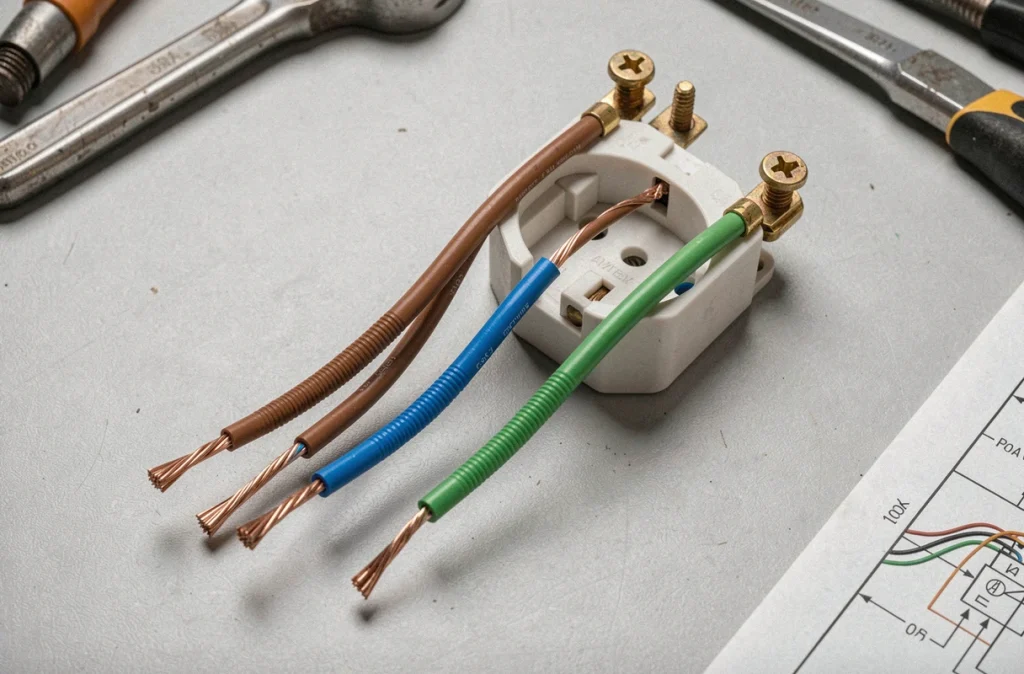

Longueur de dénudage et serrage
Un fil mal serré est une source directe de surchauffe. Sur les bornes à vis, le cuivre dénudé doit s’insérer complètement sans que la gaine isolante entre dans la borne. Environ 8 à 10 mm de dénudage conviennent pour la plupart des mécanismes. Après serrage, tirer légèrement sur chaque fil pour vérifier qu’il ne bouge pas.
Sur les bornes automatiques (type griffes à ressort), enfoncer le conducteur jusqu’au clic. Un fil qui ressort même partiellement provoquera un échauffement progressif, détectable parfois par une odeur de plastique chaud ou un noircissement de la borne.
Conducteurs trop courts en rénovation
En rénovation, les fils existants sont souvent coupés trop ras. La tentation de torsader deux fils nus pour rallonger est un défaut classique. La solution conforme consiste à utiliser des connecteurs homologués type Wago, dimensionnés pour la section du circuit (1,5 mm² ou 2,5 mm² selon le calibre du disjoncteur). La jonction doit rester accessible dans la boîte d’encastrement, jamais noyée dans le mur.
Section de câble et disjoncteur : vérifier la cohérence du circuit
Remplacer une prise ne dispense pas de contrôler le dimensionnement du circuit en amont. La norme NF C 15-100 impose une cohérence stricte entre la section du conducteur et le calibre du disjoncteur de protection.
Pour un circuit prises classique, le conducteur en 2,5 mm² est protégé par un disjoncteur 20 A. Un câble en 1,5 mm² impose un disjoncteur limité à 16 A. Un disjoncteur surdimensionné par rapport à la section du fil ne déclenchera pas assez vite en cas de surcharge, ce qui expose le câble à une surchauffe avant coupure.
Si vous constatez que le circuit alimente plus de huit points d’utilisation (prises simples ou doubles), la conformité impose de créer un circuit supplémentaire. Ajouter une prise sur un circuit déjà saturé revient à dégrader la protection de l’ensemble.
Quand s’arrêter : les limites d’intervention sans habilitation
Remplacer un mécanisme de prise à l’identique, sur un circuit conforme et correctement identifié, reste accessible à un bricoleur méthodique. En revanche, plusieurs situations imposent de passer la main.
- Absence de terre fonctionnelle sur le circuit : la reprise du conducteur de protection jusqu’au tableau nécessite de travailler sur la distribution générale.
- Fils non identifiables malgré les mesures : un câblage erratique peut cacher des dérivations ou des pontages dangereux dans les boîtes de dérivation en amont.
- Tableau électrique dépourvu de différentiel 30 mA : sans cette protection, toute intervention sur une prise présente un risque d’électrocution que le simple disjoncteur divisionnaire ne couvre pas.
- Présence de fils en aluminium (installations très anciennes) : le raccordement sur des bornes prévues pour le cuivre crée un point de contact à risque d’échauffement par effet galvanique.
Le branchement d’une prise 3 fils n’a rien de complexe quand le circuit est sain et bien repéré. Le vrai travail commence en amont, avec un diagnostic honnête de l’existant. Un fil de terre qui ne mène nulle part, un code couleur fantaisiste ou un disjoncteur mal calibré transforment un remplacement de prise en chantier de mise aux normes, et c’est ce diagnostic-là qui détermine si vous pouvez poursuivre ou si le circuit doit être repris par un électricien.
